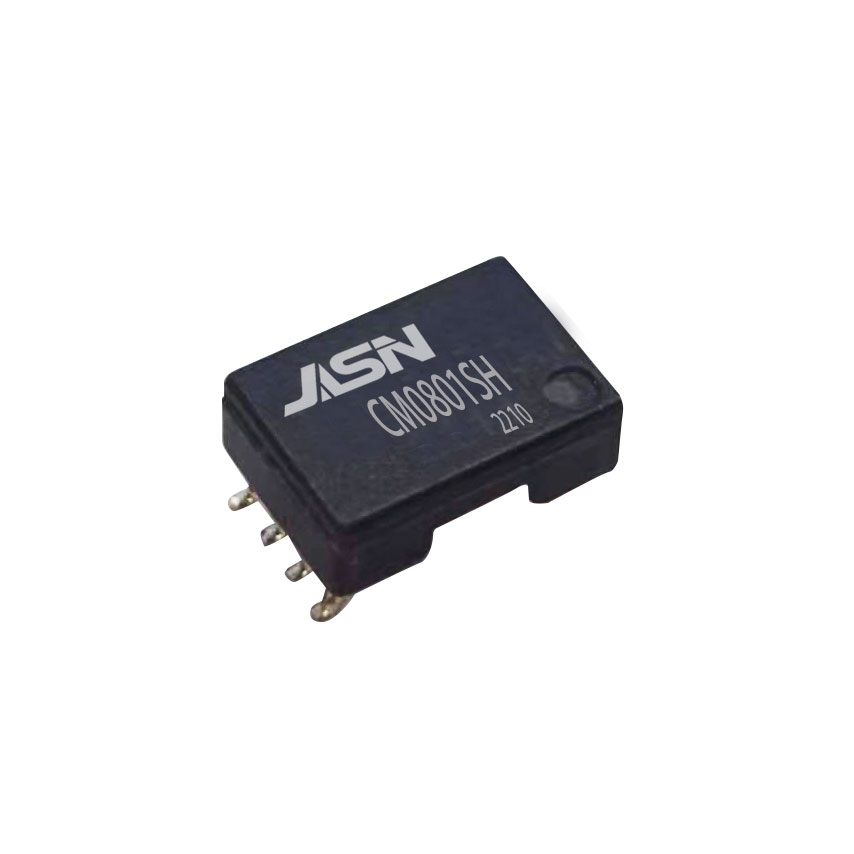

एकल अलगाव ट्रांसफार्मर

ओसीएल:

1-2=3-4= 16uH मिन। @ 100KHz/0.1V

8-7 = 7uH मिन। @ 100KHz/0.1V

6-5 = 63uH मिन। @ 100KHz/0.1V

हाय-पॉट:

4000VAC 2mA 6S

अनुपात बदल जाता है:

1-2:3-4:8-7:6-5 = 3:3:2:6 ± 5%

लालकृष्ण:

1-4 (2-3,5-6-7-8) शॉर्ट 0.5uH मैक्स @ 100KHz/0.1V . के साथ

सीडब्ल्यू/डब्ल्यू

1-4 =40pF मैक्स (लघु2-3,6-7) @100KHz/0.1V
