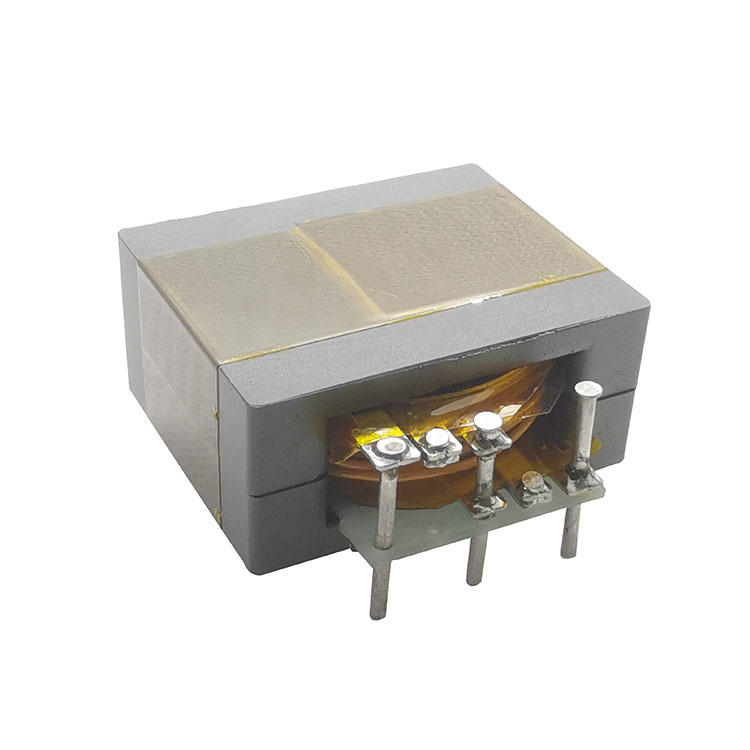

इलेक्ट्रिक वाहन चार्जिंग ट्रांसफार्मर

ओसीएल:

पिन 1-2= 80-120uH। @ 100 किलोहर्ट्ज़/1 वी

लालकृष्ण:

पिन 1-2 (छोटा 3.4) = 3.0uH अधिकतम 100KHz 1V

बारी अनुपात:

4:2 ± 3%। @20KHz/1.0V

डीसीआर:

1-2: 4.0mÎ © मैक्स।

3-4: 1.0mÎ © मैक्स।

हाय पॉट:

पीआरआई--एसईसी: 1000 वी डीसी / 3 एमए / 60 एस।

पीआरआई - कोर: 500 वी डीसी / 3 एमए / 6 एस।

आईआर:

PRI--SEC: 100MÎ © न्यूनतम DC500V

कॉइल-कोर: 100MÎ © न्यूनतम DC500V
