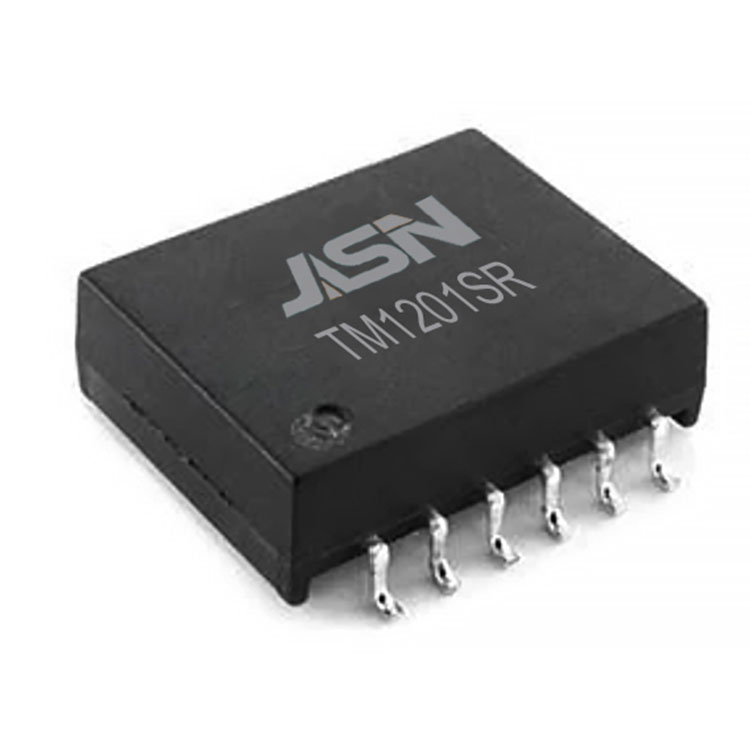

डुअल चैनल बीएमएस ट्रांसफार्मर

ओसीएल:

150uH ~ 450uH. @100KHz/0.1V (-40C से+125C)

हाय-पॉट:

4300VDC 1mA 60सेकंड

अनुपात बदल जाता है:

1:1±2%

रिसाव प्रेरण::

0.5uH अधिकतम @100KHz/0.1V

डीसीआर:

0.45ओम अधिकतम। @ट्रांसफॉर्मर पक्ष

0.85ohm Max.@CM चोक साइड

निविष्ट वस्तु का नुकसान:

-0.25dB अधिकतम 4MHz

हारकर लौटा:

-22dB न्यूनतम @4MHz (Z आउट= 100Ω)

सीएमआरआर:

-35डीबी न्यूनतम @1-200 मेगाहर्ट्ज

डिज़ाइन निर्माण:

IEC62477-1,IEC60664- 1.IEC62368-1 प्रति प्रबलित इन्सुलेशन;

कार्यशील वोल्टेज 1600VDC तक; क्रीपेज दूरी>10 मिमी, निकासी दूरी>14 मिमी।

प्रदूषण डिग्री Ⅱ, सामग्री समूह सीटीआई Ⅰ; ओवरवोल्टेज श्रेणी Ⅲ, समुद्र तल से 2 किमी ऊपर तक। यूएल लंबित।
