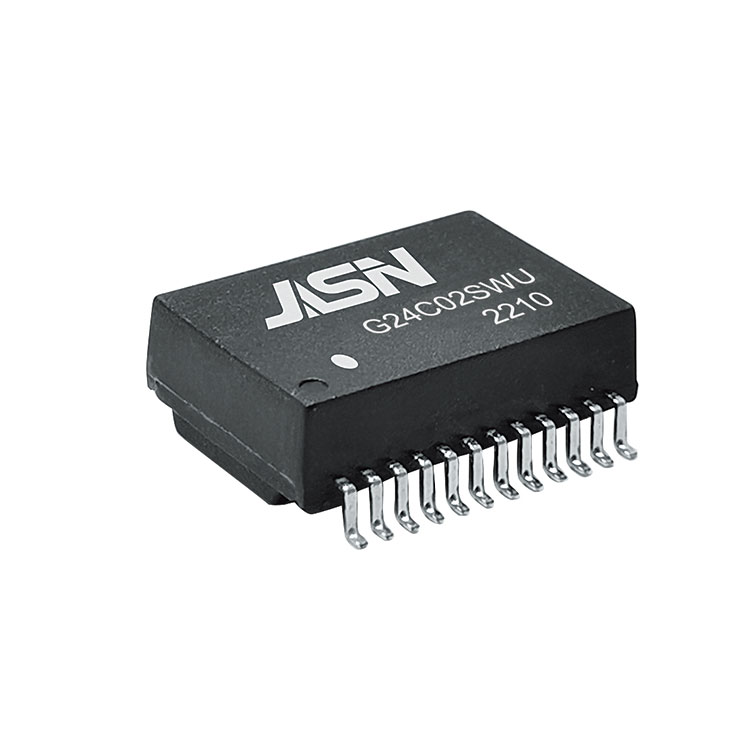

1000 बेस-टी लैन मैग्नेटिक्स

ओसीएल:

350uH न्यूनतम। @ 100KHz/0.1V 8mA DC बायस (-40~~+105„ƒ) के साथ

हाय पॉट:

1500Vrms

बारी अनुपात:

1:1 ± 3%

लालकृष्ण:

0.5uH अधिकतम @ 100KHz/0.2V

सीडब्ल्यू/डब्ल्यू

35PF मैक्स @ 100KHz/0.2V

डी.सी.आर:

1.2 ओम मैक्स

निविष्टी की हानि:

1-100 मेगाहर्ट्ज: -1.0 डीबी मैक्स

सीएमएमआर

2 मेगाहर्ट्ज

30-200 मेगाहर्ट्ज

-50dB मिन

-15+20*लॉग (f/200) डीबी टाइप

डीसीआर (सेकेंडरी-हाफ वाइंडिंग)

0.65 ओम मैक्स

क्रॉस टॉक:

1 मेगाहर्ट्ज

10-100 मेगाहर्ट्ज

50dB मिन

-55+22*लॉग (एफ/10) डीबी मिन

हारकर लौटा:

1-30 मेगाहर्ट्ज

40 मेगाहर्ट्ज

50 मेगाहर्ट्ज

60-80 मेगाहर्ट्ज

80-100MHZ

-18dB मिन

-14.4dB मिन

-13.1dB मिन

-12dB मिन

-10 डीबी मिन
