टोरॉयडल इंडक्टर क्या है और आधुनिक इलेक्ट्रॉनिक्स में इसका महत्व क्यों है?

टोरोइडल इंडक्टर्सआधुनिक इलेक्ट्रॉनिक प्रणालियों में सबसे कुशल और व्यापक रूप से उपयोग किए जाने वाले निष्क्रिय घटकों में से एक हैं। उनका अनोखा रिंग-आकार का कोर डिज़ाइन पारंपरिक इंडक्टर्स की तुलना में बेहतर चुंबकीय रोकथाम, कम विद्युत चुम्बकीय हस्तक्षेप और उच्च ऊर्जा दक्षता प्रदान करता है। यह लेख बताता है कि टोरॉयडल प्रारंभ करनेवाला क्या है, यह कैसे काम करता है, पावर इलेक्ट्रॉनिक्स में यह क्यों आवश्यक है, और विभिन्न अनुप्रयोगों के लिए सही प्रकार का चयन कैसे करें। यह इंजीनियरों, खरीदारों और उत्पाद डेवलपर्स को सूचित निर्णय लेने में मदद करने के लिए आम चुनौतियों, वास्तविक दुनिया के अनुप्रयोगों और व्यावहारिक डिजाइन विचारों पर भी प्रकाश डालता है।

विषयसूची

• 1. टोरॉयडल इंडक्टर की मूल बातें समझना
• 2. टोरॉयडल इंडक्टर कैसे काम करता है
• 3. पारंपरिक इंडक्टर्स की तुलना में प्रमुख लाभ
• 4. मूल सामग्री और उनका प्रभाव
• 5. वास्तविक दुनिया के अनुप्रयोग
• 6. सही टोरॉयडल इंडक्टर का चयन कैसे करें
• 7. सामान्य समस्याएँ और समस्या निवारण
• 8. टोरॉयडल बनाम अन्य प्रेरक प्रकार
• 9. इंजीनियरों के लिए डिज़ाइन संबंधी विचार
• 10. प्रेरक प्रौद्योगिकी में भविष्य के रुझान
• 11. अक्सर पूछे जाने वाले प्रश्न
• 12. निष्कर्ष
• 13. निर्माता सूचना एवं संपर्क

1. टोरॉयडल इंडक्टर की मूल बातें समझना

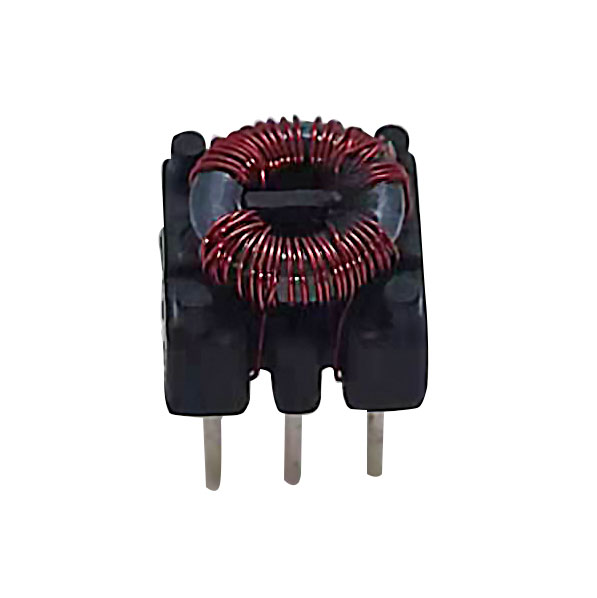

टोरॉयडल इंडक्टर एक प्रकार का इंडक्टर होता है जिसका आकार डोनट या रिंग (टोरॉयड) जैसा होता है। इसमें तांबे के तार से लिपटा हुआ एक गोलाकार चुंबकीय कोर होता है। जब तार के माध्यम से विद्युत धारा प्रवाहित होती है, तो कोर के भीतर एक चुंबकीय क्षेत्र उत्पन्न होता है, जो चुंबकत्व के रूप में ऊर्जा संग्रहीत करता है।

पारंपरिक सोलनॉइड इंडक्टर्स के विपरीत, टॉरॉयडल डिज़ाइन में चुंबकीय क्षेत्र काफी हद तक कोर के भीतर ही सीमित होता है। यह अनूठी संपत्ति ऊर्जा हानि और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को काफी कम कर देती है, जिससे यह उच्च प्रदर्शन वाले इलेक्ट्रॉनिक सर्किट के लिए आदर्श बन जाती है।

सरल शब्दों में, एक टोरॉयडल प्रारंभकर्ता को इस प्रकार डिज़ाइन किया गया है:

• ऊर्जा को चुंबकीय क्षेत्र में संग्रहित करें
• विद्युत शोर को फ़िल्टर करें
• सर्किट में धारा प्रवाह को स्थिर करें

2. टोरॉयडल इंडक्टर कैसे काम करता है

टोरॉयडल प्रारंभ करनेवाला का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। जब कुंडल के माध्यम से प्रत्यावर्ती धारा (एसी) प्रवाहित होती है, तो यह टोरॉयडल कोर में एक बदलते चुंबकीय क्षेत्र उत्पन्न करती है। यह बदलता क्षेत्र एक विपरीत वोल्टेज उत्पन्न करता है, जिसे इंडक्शन के रूप में जाना जाता है।

कोर का बंद-लूप आकार यह सुनिश्चित करता है कि अधिकांश चुंबकीय प्रवाह सामग्री के अंदर रहता है, रिसाव को कम करता है और दक्षता में सुधार करता है।

मुख्य कार्य चरणों में शामिल हैं:

1. वाइंडिंग के माध्यम से करंट प्रवाहित होता है
2. टोरॉइड के अंदर चुंबकीय क्षेत्र बनता है
3. ऊर्जा चुंबकीय प्रवाह में संग्रहित होती है
4. वर्तमान परिवर्तन का विरोध सर्किट व्यवहार को स्थिर करता है

यह नियंत्रित ऊर्जा भंडारण और रिलीज वह है जो बिजली विनियमन प्रणालियों में टोरॉयडल इंडक्टर्स को आवश्यक बनाता है।

3. पारंपरिक इंडक्टर्स की तुलना में प्रमुख लाभ

टोरॉयडल इंडक्टर्स को उनके बेहतर विद्युत और भौतिक गुणों के कारण कई उद्योगों में पसंद किया जाता है। नीचे मुख्य लाभ हैं:

• उच्च दक्षता:न्यूनतम रिसाव प्रवाह के कारण ऊर्जा हानि कम हुई।
• कम विद्युत चुम्बकीय हस्तक्षेप:कोर के भीतर चुंबकीय क्षेत्र समाहित है।
• संक्षिप्त परिरूप:छोटे भौतिक आकार में उच्च प्रेरण।
• बेहतर थर्मल प्रदर्शन:लोड के तहत कम ताप उत्पादन।
• मजबूत चुंबकीय युग्मन:वाइंडिंग्स के बीच कुशल ऊर्जा हस्तांतरण।

ये फायदे टोरॉयडल इंडक्टर्स को बिजली आपूर्ति, ऑडियो उपकरण और औद्योगिक इलेक्ट्रॉनिक्स में विशेष रूप से उपयोगी बनाते हैं।

4. मूल सामग्री और उनका प्रभाव

टोरॉयडल प्रारंभ करनेवाला का प्रदर्शन काफी हद तक इसकी मूल सामग्री पर निर्भर करता है। विभिन्न सामग्रियाँ अलग-अलग चुंबकीय गुण और आवृत्ति प्रतिक्रियाएँ प्रदान करती हैं।

5. वास्तविक दुनिया के अनुप्रयोग

टोरॉयडल इंडक्टर्स का उनकी दक्षता और विश्वसनीयता के कारण कई उद्योगों में व्यापक रूप से उपयोग किया जाता है।

• स्विच-मोड बिजली आपूर्ति (एसएमपीएस)
• ऑडियो एम्पलीफायर और सिग्नल फ़िल्टरिंग
• दूरसंचार उपकरण
• इलेक्ट्रिक वाहन पावर सिस्टम
• नवीकरणीय ऊर्जा इनवर्टर (सौर और पवन)
• औद्योगिक स्वचालन प्रणाली

इनमें से प्रत्येक अनुप्रयोग में, ईएमआई को कम करने और ऊर्जा दक्षता में सुधार करने की क्षमता सिस्टम स्थिरता और प्रदर्शन में महत्वपूर्ण भूमिका निभाती है।

6. सही टोरॉयडल इंडक्टर का चयन कैसे करें

सही टोरॉयडल प्रारंभ करनेवाला का चयन करने के लिए विद्युत और यांत्रिक मापदंडों पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।

प्रमुख चयन कारकों में शामिल हैं:

• अधिष्ठापन मूल्य:सर्किट आवश्यकताओं से मेल खाना चाहिए
• वर्तमान रेटिंग:चरम और निरंतर धारा को संभालना चाहिए
• मुख्य सामग्री:आवृत्ति और दक्षता आवश्यकताओं के आधार पर
• डीसी प्रतिरोध:कम प्रतिरोध से कार्यक्षमता में सुधार होता है
• परिचालन आवृत्ति:सिस्टम डिज़ाइन के साथ संरेखित होना चाहिए

अनुकूलित सर्किट डिज़ाइन के लिए घटकों का चयन करते समय इंजीनियर अक्सर आकार, लागत और प्रदर्शन को संतुलित करते हैं।

7. सामान्य समस्याएँ और समस्या निवारण

उनकी विश्वसनीयता के बावजूद, टोरॉयडल इंडक्टर्स को कुछ परिचालन चुनौतियों का सामना करना पड़ सकता है।

• संतृप्ति:तब होता है जब करंट कोर सीमा से अधिक हो जाता है
• ज़्यादा गरम होना:अत्यधिक करंट या ख़राब वेंटिलेशन के कारण
• शोर के मुद्दे:अक्सर अनुचित वाइंडिंग या परिरक्षण के कारण
• यांत्रिक तनाव:स्थापना के दौरान वाइंडिंग को नुकसान हो सकता है

उचित डिजाइन और थर्मल प्रबंधन इन मुद्दों को काफी हद तक कम कर सकता है।

8. टोरॉयडल बनाम अन्य प्रेरक प्रकार

9. इंजीनियरों के लिए डिज़ाइन संबंधी विचार

टोरॉयडल इंडक्टर्स को इलेक्ट्रॉनिक सिस्टम में एकीकृत करते समय, इंजीनियरों को कई डिज़ाइन पहलुओं पर विचार करना चाहिए:

• घुमावदार घनत्व और इन्सुलेशन गुणवत्ता
• थर्मल अपव्यय मार्ग
• चुंबकीय संतृप्ति सीमाएँ
• ईएमआई कपलिंग को कम करने के लिए पीसीबी लेआउट
• यांत्रिक बढ़ते स्थिरता

एक अच्छी तरह से डिज़ाइन की गई प्रणाली दीर्घकालिक विश्वसनीयता और इष्टतम विद्युत प्रदर्शन सुनिश्चित करती है।

10. प्रेरक प्रौद्योगिकी में भविष्य के रुझान

कॉम्पैक्ट, उच्च दक्षता वाले इलेक्ट्रॉनिक सिस्टम की मांग प्रारंभ करनेवाला प्रौद्योगिकी में नवाचार को बढ़ावा दे रही है। भविष्य के विकास में शामिल हैं:

• अल्ट्रा-लो लॉस प्रदर्शन के लिए उन्नत नैनोक्रिस्टलाइन सामग्री
• लघु उच्च-आवृत्ति टोरॉयडल डिज़ाइन
• स्मार्ट पावर मॉड्यूल के साथ एकीकरण
• बेहतर थर्मल-प्रतिरोधी घुमावदार सामग्री

ये प्रगति अगली पीढ़ी के अनुप्रयोगों जैसे विद्युत गतिशीलता, स्मार्ट ग्रिड और एआई-संचालित औद्योगिक प्रणालियों का समर्थन करेगी।

11. अक्सर पूछे जाने वाले प्रश्न

Q1: टोरॉयडल इंडक्टर्स को क्या अधिक कुशल बनाता है?
उनका बंद-लूप चुंबकीय डिज़ाइन फ्लक्स रिसाव को कम करता है, दक्षता में सुधार करता है।

Q2: क्या टोरॉयडल इंडक्टर्स का उपयोग उच्च-आवृत्ति सर्किट में किया जा सकता है?
हाँ, विशेष रूप से फेराइट या नैनोक्रिस्टलाइन कोर का उपयोग करते समय।

Q3: क्या टोरॉयडल इंडक्टर्स महंगे हैं?
उनकी कीमत बुनियादी इंडक्टर्स से थोड़ी अधिक हो सकती है लेकिन वे बेहतर प्रदर्शन और विश्वसनीयता प्रदान करते हैं।

Q4: कौन से उद्योग टोरॉयडल इंडक्टर्स का सबसे अधिक उपयोग करते हैं?
पावर इलेक्ट्रॉनिक्स, ऑटोमोटिव, टेलीकॉम और नवीकरणीय ऊर्जा क्षेत्र।

Q5: मैं टोरॉयडल इंडक्टर्स में शोर कैसे कम करूं?
उचित वाइंडिंग तकनीक, परिरक्षण और सही सामग्री चयन शोर को कम करने में मदद करते हैं।

12. निष्कर्ष

टोरॉयडल इंडक्टर्स आधुनिक इलेक्ट्रॉनिक्स में एक महत्वपूर्ण घटक हैं, जो बेजोड़ दक्षता, कॉम्पैक्टनेस और विद्युत चुम्बकीय प्रदर्शन प्रदान करते हैं। करंट को स्थिर करने और हस्तक्षेप को कम करने की उनकी क्षमता उन्हें उपभोक्ता इलेक्ट्रॉनिक्स से लेकर उन्नत औद्योगिक प्रणालियों तक हर चीज में आवश्यक बनाती है। उनकी संरचना, कार्य सिद्धांतों और चयन मानदंडों को समझने से इंजीनियरों और खरीदारों को सिस्टम प्रदर्शन को प्रभावी ढंग से अनुकूलित करने की अनुमति मिलती है।

13. निर्माता सूचना एवं संपर्क

सटीक इंजीनियरिंग और सख्त गुणवत्ता नियंत्रण के साथ डिज़ाइन किए गए उच्च गुणवत्ता वाले टोरॉयडल इंडक्टर्स पर आप भरोसा कर सकते हैं जनसम इलेक्ट्रॉनिक्स डोंगगुआन कंपनी लिमिटेड.

हम अनुकूलित चुंबकीय घटकों को वितरित करने में विशेषज्ञ हैं जो पावर इलेक्ट्रॉनिक्स, ऑटोमोटिव सिस्टम और उन्नत संचार उपकरणों सहित विभिन्न औद्योगिक आवश्यकताओं को पूरा करते हैं।

यदि आप विश्वसनीय आपूर्ति, तकनीकी सहायता, या कस्टम समाधान की तलाश में हैं, तो बेझिझकहमसे संपर्क करेंआज। हमारी इंजीनियरिंग टीम आपके प्रोजेक्ट को डिजाइन से लेकर उत्पादन तक समर्थन देने के लिए तैयार है।
