आधुनिक पीवी सिस्टम में सोलर इन्वर्टर इंडक्टर दक्षता, स्थिरता और जीवनकाल में कैसे सुधार करता है

A सोलाआर इन्वर्टर प्रारंभ करनेवालाफोटोवोल्टिक (पीवी) इन्वर्टर सिस्टम के अंदर सबसे महत्वपूर्ण चुंबकीय घटकों में से एक है। यह सीधे रूपांतरण दक्षता, हार्मोनिक विरूपण, थर्मल प्रदर्शन और दीर्घकालिक विश्वसनीयता को प्रभावित करता है। आधुनिक नवीकरणीय ऊर्जा अनुप्रयोगों में, जहां दक्षता मानक तेजी से कड़े होते जा रहे हैं, सही प्रारंभ करनेवाला डिज़ाइन का चयन करने से समग्र सिस्टम प्रदर्शन में काफी सुधार हो सकता है।

यह गहन मार्गदर्शिका बताती है कि सौर इन्वर्टर इंडक्टर्स कैसे काम करते हैं, वे उच्च-आवृत्ति स्विचिंग वातावरण में क्यों मायने रखते हैं, सामग्री और डिज़ाइन प्रदर्शन को कैसे प्रभावित करते हैं, और निर्माता जैसेजासंसौर अनुप्रयोगों की मांग के लिए उन्नत चुंबकीय समाधान प्रदान करें।

विषयसूची

• 1. सोलर इन्वर्टर इंडक्टर क्या है?
• 2. आधुनिक पीवी सिस्टम में यह क्यों आवश्यक है?
• 3. सोलर इनवर्टर में कार्य सिद्धांत
• 4. मुख्य डिज़ाइन पैरामीटर और तकनीकी विशिष्टताएँ
• 5. मुख्य सामग्री और दक्षता पर उनका प्रभाव
• 6. थर्मल प्रबंधन और विश्वसनीयता
• 7. अनुकूलन और अनुप्रयोग परिदृश्य
• 8. सही सोलर इन्वर्टर इंडक्टर कैसे चुनें
• 9. सामान्य चुनौतियाँ और समाधान
• 10. अक्सर पूछे जाने वाले प्रश्न

1. सोलर इन्वर्टर इंडक्टर क्या है?

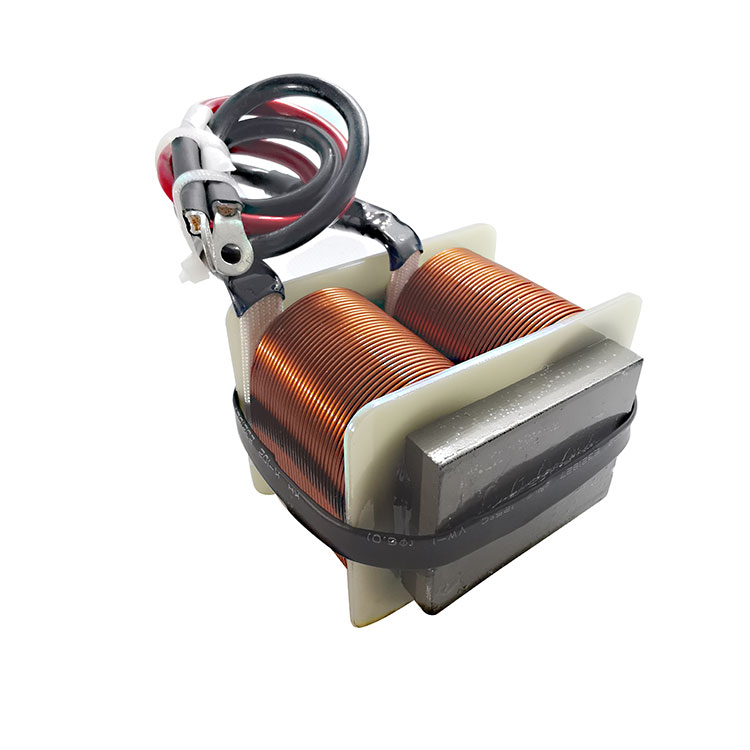

सोलर इन्वर्टर प्रारंभ करनेवाला एक निष्क्रिय चुंबकीय घटक है जिसे विद्युत ऊर्जा को चुंबकीय क्षेत्र में संग्रहीत करने और स्विचिंग ऑपरेशन के दौरान नियंत्रित तरीके से जारी करने के लिए डिज़ाइन किया गया है। इसका उपयोग आमतौर पर फोटोवोल्टिक प्रणालियों के भीतर डीसी-डीसी बूस्ट कन्वर्टर्स और डीसी-एसी इन्वर्टर चरणों में किया जाता है।

सरल शब्दों में, प्रारंभ करनेवाला वर्तमान प्रवाह को सुचारू करता है, तरंग को दबाता है, और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करता है। इसके बिना, सौर इनवर्टर अस्थिर आउटपुट, अत्यधिक हार्मोनिक्स और दक्षता हानि का अनुभव करेंगे।

• स्विचिंग चक्र के दौरान ऊर्जा भंडारण
• वर्तमान तरंग में कमी
• हार्मोनिक फ़िल्टरिंग
• बेहतर तरंग गुणवत्ता
• उन्नत सिस्टम स्थिरता

2. आधुनिक पीवी सिस्टम में यह क्यों आवश्यक है?

सौर ऊर्जा प्रणालियाँ परिवर्तनशील सूर्य के प्रकाश की स्थितियों के तहत काम करती हैं, जिसका अर्थ है कि वोल्टेज और करंट में लगातार उतार-चढ़ाव होता रहता है। इन्वर्टर को इस परिवर्तनीय डीसी पावर को ग्रिड मानकों के अनुकूल स्थिर एसी आउटपुट में परिवर्तित करना होगा।

सौर इन्वर्टर प्रारंभ करनेवाला इसमें महत्वपूर्ण भूमिका निभाता है:

1. कम डीसी वोल्टेज को आवश्यक बस स्तर तक बढ़ाना
2. निरंतर चालू मोड बनाए रखना (CCM)
3. ग्रिड हार्मोनिक नियमों को पूरा करना
4. दीर्घकालिक घटक विश्वसनीयता सुनिश्चित करना

जैसे-जैसे वैश्विक नवीकरणीय अपनाने में वृद्धि हो रही है, उच्च दक्षता वाले चुंबकीय घटक अब वैकल्पिक नहीं हैं - वे प्रतिस्पर्धी सौर इन्वर्टर डिजाइन के लिए अनिवार्य हैं।

3. सोलर इनवर्टर में कार्य सिद्धांत

एक विशिष्ट पीवी इन्वर्टर टोपोलॉजी में, प्रारंभ करनेवाला उच्च-आवृत्ति स्विचिंग सर्किट के भीतर काम करता है। जब पावर स्विच चालू होता है, तो ऊर्जा चुंबकीय कोर में जमा हो जाती है। जब स्विच बंद हो जाता है, तो संग्रहीत ऊर्जा लोड में स्थानांतरित हो जाती है।

ऊर्जा भंडारण सूत्र:

ई = 1/2 × एल × आई²

कहाँ:

• एल = प्रेरकत्व
• मैं = वर्तमान

यह चक्रीय भंडारण और रिलीज प्रक्रिया वोल्टेज विनियमन और तरंग दमन को सक्षम बनाती है, जो कुशल डीसी-एसी रूपांतरण के लिए मौलिक हैं।

4. मुख्य डिज़ाइन पैरामीटर और तकनीकी विशिष्टताएँ

5. मुख्य सामग्री और दक्षता पर उनका प्रभाव

कोर सामग्री का चयन सौर इन्वर्टर इंडक्टर्स के प्रदर्शन को सीधे प्रभावित करता है।

फेराइट कोर

• उच्च आवृत्ति पर कम कोर हानि
• कॉम्पैक्ट इन्वर्टर डिज़ाइन के लिए आदर्श

चूर्णित लौह कोर

• उच्च संतृप्ति प्रवाह घनत्व
• उच्च-वर्तमान अनुप्रयोगों के लिए उपयुक्त

नैनोक्रिस्टलाइन कोर

• अल्ट्रा-लो कोर हानि
• उच्च पारगम्यता
• उत्कृष्ट थर्मल स्थिरता

उन्नत निर्माता पसंद करते हैंजासंतांबे और कोर दोनों के नुकसान को कम करने के लिए अनुकूलित चुंबकीय डिजाइन पर ध्यान केंद्रित करें, जिससे इन्वर्टर दक्षता में 98% से अधिक सुधार हो।

6. थर्मल प्रबंधन और विश्वसनीयता

सौर इनवर्टर अक्सर कठोर बाहरी वातावरण में काम करते हैं। ऊंचा तापमान इन्सुलेशन क्षरण को तेज करता है और जीवनकाल को कम करता है।

प्रभावी थर्मल रणनीतियों में शामिल हैं:

• कम DCR वाइंडिंग डिजाइन
• उच्च तापमान इन्सुलेशन सामग्री
• अनुकूलित कोर ज्यामिति
• नमी संरक्षण के लिए एनकैप्सुलेशन

उचित थर्मल डिज़ाइन पीवी मॉड्यूल के जीवनकाल से मेल खाते हुए 10-20 साल की परिचालन विश्वसनीयता सुनिश्चित करता है।

7. अनुकूलन और अनुप्रयोग परिदृश्य

सोलर इन्वर्टर इंडक्टर्स का उपयोग किया जाता है:

• आवासीय छत इनवर्टर
• वाणिज्यिक स्ट्रिंग इनवर्टर
• यूटिलिटी-स्केल सेंट्रल इनवर्टर
• हाइब्रिड ऊर्जा भंडारण प्रणालियाँ
• ऑफ-ग्रिड सौर प्रणाली

अनुकूलन विकल्पों में शामिल हो सकते हैं:

• कस्टम इंडक्शन मान
• विशेष मूल सामग्री
• उच्च-वर्तमान घुमावदार संरचनाएँ
• कॉम्पैक्ट यांत्रिक आयाम

8. सही सोलर इन्वर्टर इंडक्टर कैसे चुनें

चरण-दर-चरण चयन मार्गदर्शिका:

1. संचालन आवृत्ति निर्धारित करें
2. आवश्यक प्रेरण की गणना करें
3. अधिकतम धारा और तरंग सहनशीलता की पहचान करें
4. तापीय स्थितियों का मूल्यांकन करें
5. संतृप्ति मार्जिन सत्यापित करें
6. ईएमआई मानकों के अनुपालन की जांच करें

अनुभवी चुंबकीय समाधान प्रदाताओं के साथ काम करना इष्टतम डिज़ाइन एकीकरण सुनिश्चित करता है।

9. सामान्य चुनौतियाँ और समाधान

10. अक्सर पूछे जाने वाले प्रश्न

Q1: यदि प्रारंभ करनेवाला संतृप्त हो जाए तो क्या होगा?

संतृप्ति के कारण प्रेरण में तेजी से गिरावट आती है, जिससे वर्तमान स्पाइक्स, ओवरहीटिंग और संभावित इन्वर्टर विफलता होती है।

Q2: क्या मैं सौर इन्वर्टर अनुप्रयोगों के लिए एक मानक प्रारंभकर्ता का उपयोग कर सकता हूँ?

सिफारिश नहीं की गई। सोलर इन्वर्टर इंडक्टर्स को उच्च धारा, उच्च आवृत्ति और कठोर वातावरण को संभालना चाहिए।

Q3: इंडक्शन वैल्यू रिपल को कैसे प्रभावित करता है?

उच्च प्रेरण तरंग धारा को कम करता है लेकिन आकार और लागत को बढ़ाता है। इष्टतम संतुलन की आवश्यकता है.

Q4: सामान्य दक्षता प्रभाव क्या है?

उचित चुंबकीय डिज़ाइन समग्र इन्वर्टर दक्षता में 1-3% तक सुधार कर सकता है, जो उपयोगिता पैमाने पर महत्वपूर्ण है।

निष्कर्ष

एक सौर इन्वर्टर प्रारंभ करनेवाला एक निष्क्रिय घटक से कहीं अधिक है - यह आधुनिक फोटोवोल्टिक प्रणालियों में एक प्रदर्शन-परिभाषित तत्व है। दक्षता और तरंग दमन से लेकर थर्मल विश्वसनीयता और ग्रिड अनुपालन तक, इसका डिज़ाइन सीधे सिस्टम की सफलता को प्रभावित करता है।

जैसे अनुभवी निर्माताओं के साथ साझेदारीजासंसटीक इंजीनियरिंग, अनुकूलित चुंबकीय सामग्री और आपके इन्वर्टर आवश्यकताओं के अनुरूप अनुकूलित समाधान सुनिश्चित करता है।

यदि आप अगली पीढ़ी के सौर इनवर्टर डिजाइन कर रहे हैं और उच्च प्रदर्शन वाले चुंबकीय घटकों की आवश्यकता है,हमसे संपर्क करेंआज आपकी परियोजना आवश्यकताओं पर चर्चा करने और यह जानने के लिए कि उन्नत सौर इन्वर्टर इंडक्टर्स आपके सिस्टम के प्रदर्शन को कैसे बढ़ा सकते हैं।
